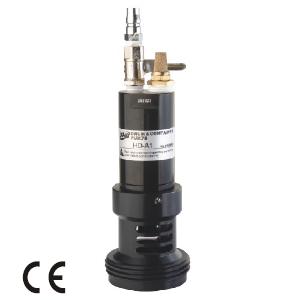

HD-A1 無油式氣動馬達

HD-A1

最大入口壓力	87psi (6bar)
空氣耗氣量	0.55Nm³/min@6kg/cmm²
空氣接頭	1/4" NPT
附件	消音器、風量調節閥
建議配備	空氣過濾器、壓力調節器(2點組合)
主體	鋁合金 (Epoxy)
最高黏度	700 cps
RPM	7500 (3bar 空壓)
RPM	18000 (6bar 空壓)
馬力	420 w (0.56 HP)
重量	1 kg

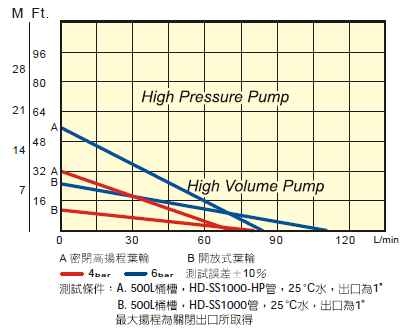

HD-A1 性能曲線圖

桶槽接合器

• PP、SS材質
• 垂直套住抽送泵浦
• 43mm螺紋，適用於一般桶槽抽送使用

氣體防漏接合器

• PP或SS材質
• 利用 Viton O-Ring 防止侵蝕性氣體外漏

加油槍

• 本體構造 PP，Viton O-Ring，噴嘴口徑1"(25.4mm)
• 針對輸送液體至小容器設計
• 噴嘴可控制輸送液體流量，使用時不濺濕四周環境，輸送液體時更加安全
• 手控式，控制侵蝕性液體的輸送

連接線 / 地線組

• 抽取易燃性物質時，連接線/地線是必要裝置
• 每條150cm 16ga電線，附高效能連接夾以固定連接線/地線組

壁架

• SUS316 材質
• 建議使用壁架儲放泵浦

軟管

• PFA軟管
• 1,000 mm
• 1,500 mm
• 2,000 mm
• 所需其他尺寸長度，請另洽詢
• 包紗軟管

電子式流量計

• 本體：PP
• 轉子：ECTFE
• Sensor：CPVC
• 接頭：1" PT
• LCD顯示

吊架

• SUS304材質
• HV系列用

過濾器

• 建議抽送汙濁或含有雜質粒子的化學液體時加裝過濾器
• 材質：PP、PVDF和SS316
• PP材質網孔 2.5×11 mm
