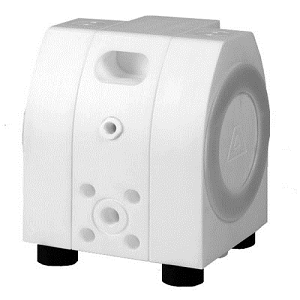

E 系列氣動雙隔膜泵浦

電子級、無塵室專用 (A系列進階機型)

如何正確選擇泵浦，應考慮以下因素

流量 (l/min)
揚程 (mH)
溫度 (°C)
黏度 (cps)
通過粒徑 (mm)
自吸高度 (H)
液體化學特性 (PUMP材質耐抗性)

返回 ALMATEC

DN8 至 DN80 的七種尺寸，流量 0.9 至 48³ m/h。
PE 或 PTFE 製成的外殼，及特製的導電型外殼。
泵浦本體僅由 3 個相同材質為主要部分所構成。
連結在堅固的中間氣壓室部分，有三種出入口結構選擇
專利、免保養、無死角的空氣控制閥 PERSWINGP®。
膜片完整金屬核心組成，單片膜片式。(無固定壓板)
慢速運轉亦不會卡機，透過空氣量可無限制的控制。
E08 與 E10 為小流量特別設計，實驗室、小型製造工廠的循環或抽樣泵浦。
E15 為快速輕便安裝的高等多功能泵浦。除了在化學界使用，亦為機械與工廠工程的重要裝置。
E25 典型用於酸、鹼與溶劑的供配系統上，也應用於陶瓷業的陶土與釉漆上，亦可用於高黏度流體。
E40 的用途為化學劑的供應與處理，工業用水處理。極佳的流量，合乎成本效益的輸送循環泵浦。
E50 為最大的ALMATEC氣動雙隔膜泵浦，由聚合物材質製成，用於輸送大流量和極高黏度液體。
自吸能力最高可達 9m，可通過固型顆粒(球型止回閥)。
球型或柱型止回閥，兩種內部構造相同。
完整的攜行把手
耐空轉與過載
無驅動、無轉動零件、無軸封設計。
無須特別照料，膜片使用壽命特長。
緊密結實的設計，易於氣動。
一體成型之消音器，低噪音。
裝有彈簧墊圈的凹陷繫桿。
在下方有內牙便於直接安裝脈衝吸收器。
符合客戶需求的選項特色：
- 脈衝吸收器
- 背沖系統 (R)
- 遮斷室系統 (B)
- 膜片監測器 (DI)
- 衝程計數器 (C)
- 法蘭口連接 (F)
液體出入口、氣源位置與A系列皆相同
A系列、E系列泵浦、脈衝吸收器可交替使用
兩側增加圓柱板，強化固定性
強化本體固定性、漏夜風險降低
加強操作溫度耐受範圍
輸送液體更加安全
安裝簡便
液體通過面機加大、90度彎頭減少
流量向上提升，最高提升28%
耗氣量減少，最多減少15%

頂端使用圓柱板固定，使力均勻
外部無金屬零件
可安裝於 A 系列、E 系列
有螺牙與法蘭面兩種接合方式可選擇

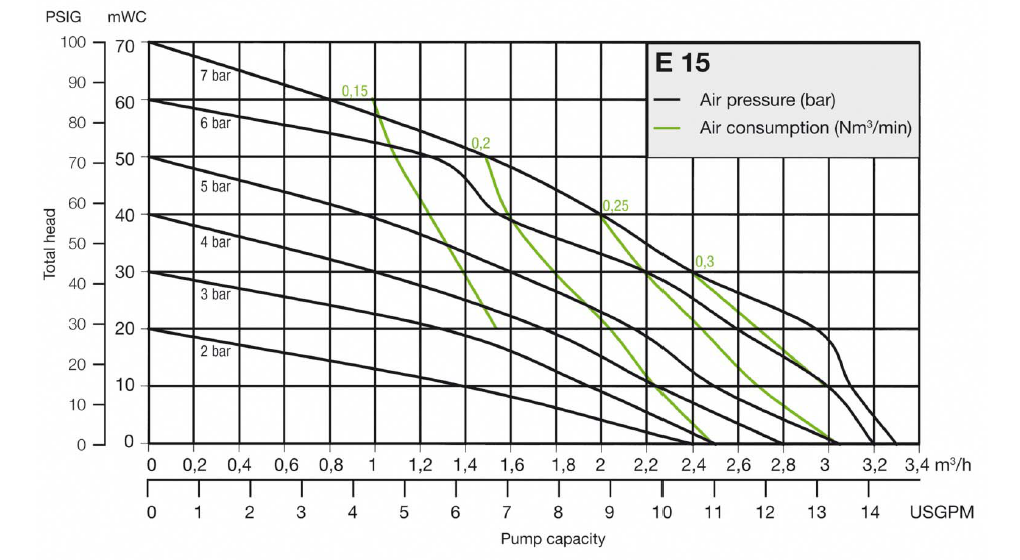

Almatec E08、E10、E15
型　　號	E 08	E 10	E 15
液體入口尺寸 (NPT內牙)	1/4"	3/8"	1/2"
液體出口尺寸 (NPT內牙)	1/4"	3/8"	1/2"
氣體入口尺寸 (NPT內牙)	R 1/8"	R 1/8"	R 1/4"
最大流量 LPM	15	23	55
最大容許顆粒- 球閥 (mm)	2	3	4
泵浦最大耐壓力(BAR)	7	7	7
最大自吸能力-乾抽-柱閥 (M)	1	2	3
最大自吸能力-乾抽-球閥 (M)	0.5	1	2
最大自吸能力-濕抽 (M)	9	9	9.5
最大操作溫度(°C) PE	-	-	70
最大操作溫度(°C) PTFE	100	100	120
重量 PE (kg)	-	-	7
重量 PTFE (kg)	2	4	12

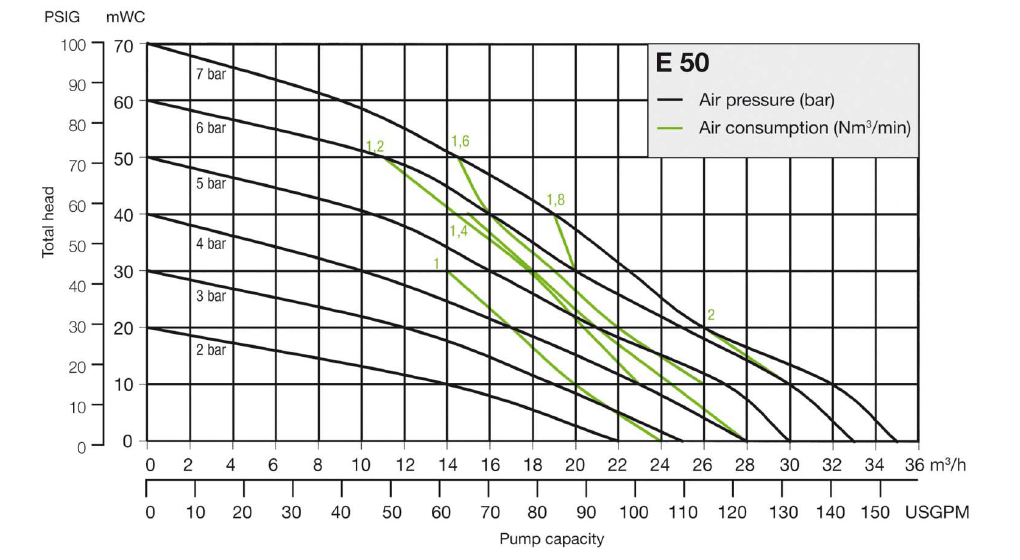

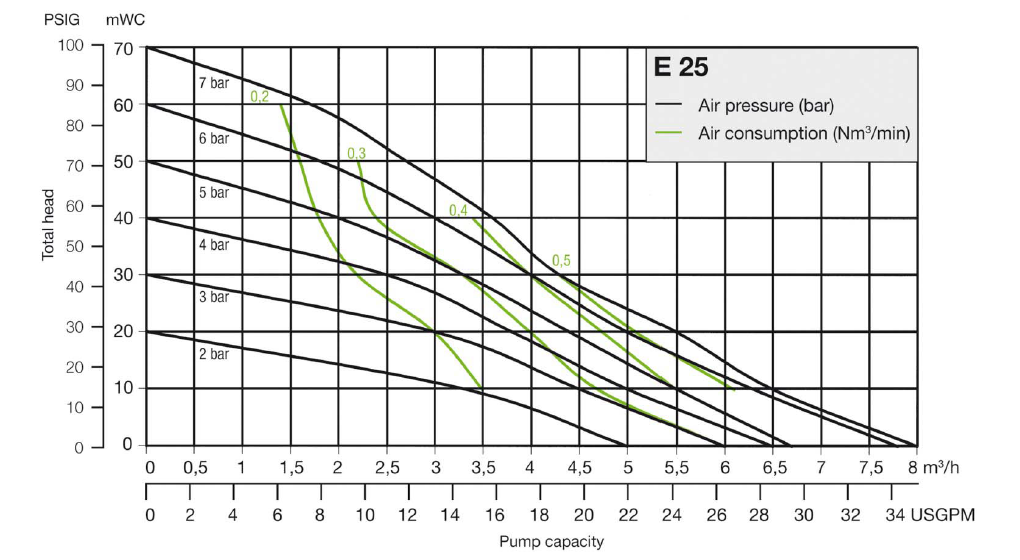

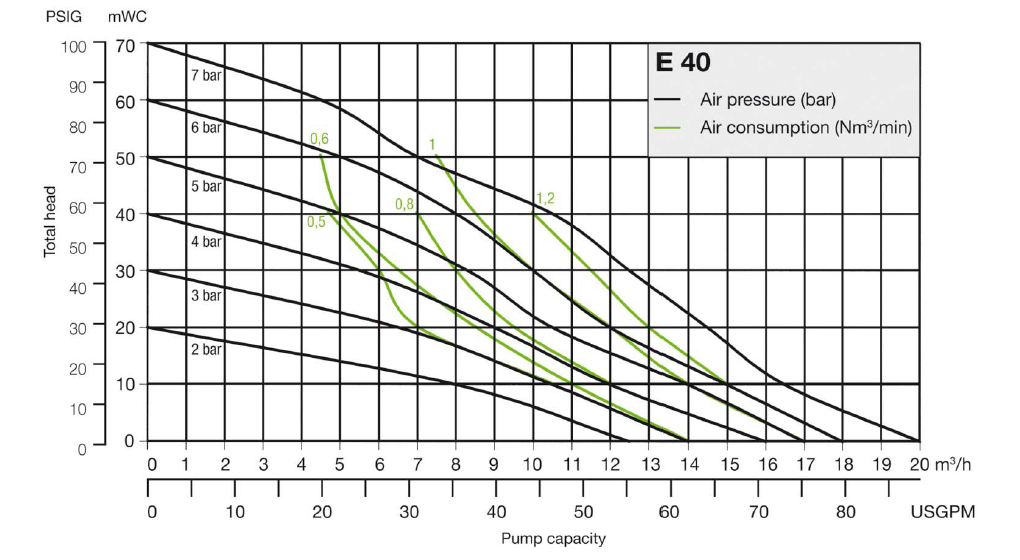

Almatec E25、E40、E50
型　　號	E 25	E 40	E 50
液體入口尺寸 (NPT內牙)	1"	1 1/2"	2"
液體出口尺寸 (NPT內牙)	1"	1 1/2"	2"
氣體入口尺寸 (NPT內牙)	R 1/4"	R 1/2"	R 1/2"
最大流量 LPM	130	330	580
最大容許顆粒- 球閥 (mm)	6	9"	11"
泵浦最大耐壓力(BAR)	7	7	7
最大自吸能力-乾抽-柱閥 (M)	4	5	5
最大自吸能力-乾抽-球閥 (M)	3	4	4
最大自吸能力-濕抽 (M)	9.5	9.5	9.5
最大操作溫度(°C) PE	70	70	70
最大操作溫度(°C) PTFE	120	120	120
重量 PE (kg)	15	34	66
重量 PTFE (kg)	29	69	131
